Julkisivujen ja parvekkeiden kuntotutkimus – oikeaa tietoa ennen korjauspäätöksiä
Julkisivut ja parvekkeet ovat rakennuksen voimakkaimmin sääolosuhteille altistuvia rakenteita. Kosteus, pakkasrasitus, lämpötilavaihtelut ja muut ympäristötekijät rasittavat niitä koko rakennuksen käyttöiän ajan. Vaurioituminen etenee usein hitaasti, eikä rakenteen todellinen kunto välttämättä näy vielä ulospäin.
Julkisivujen ja parvekkeiden kuntotutkimuksella selvitetään rakenteiden todellinen kunto, mahdolliset vauriot ja niiden syyt sekä arvioidaan vaurioiden etenemistä ja tulevaa korjaustarvetta. Luotettava kuntotutkimus antaa taloyhtiölle lähtötiedot oikea-aikaisten ja teknisesti tarkoituksenmukaisten korjausten suunnitteluun.
Erityisen tärkeää tutkimus on ennen laajempaa julkisivu- tai parvekekorjausta. Korjaustavan ja -laajuuden tulisi aina perustua tietoon rakenteiden todellisesta kunnosta – ei pelkästään rakennuksen ikään tai näkyviin vaurioihin.
Mitä julkisivujen ja parvekkeiden kuntotutkimuksessa selvitetään?
Kuntotutkimuksen tavoitteena ei ole ainoastaan etsiä näkyviä vaurioita, vaan selvittää miksi rakenteet ovat vaurioituneet, kuinka laajalle vauriot ulottuvat ja miten niiden arvioidaan etenevän tulevaisuudessa.
Tutkimuksessa voidaan selvittää esimerkiksi:
julkisivujen ja parvekkeiden nykykunto
rakenteissa esiintyvät näkyvät ja piilevät vauriot
vaurioiden syyt ja laajuus
betonin ja muiden materiaalien ominaisuudet
rakenteiden kosteustekninen toimivuus
kiinnitysten ja kantavien rakenneosien turvallisuus
arvio rakenteiden jäljellä olevasta käyttöiästä
korjaustarve ja toimenpiteiden kiireellisyys
mahdolliset korjausvaihtoehdot.
Tutkimuksen sisältö ja käytettävät menetelmät valitaan aina rakennetyypin, rakennuksen iän, havaittujen vaurioiden ja tutkimuksen tavoitteiden perusteella.
Sama tutkimus voi käsittää esimerkiksi betonijulkisivujen, rapattujen tai muurattujen julkisivujen, parvekkeiden, sokkeleiden ja muiden ulkobetonirakenteiden tutkimuksia.
Kuntoarvio ja kuntotutkimus eivät ole sama asia
Julkisivujen kuntoa arvioidaan usein ensimmäisen kerran rakennuksen kuntoarvion yhteydessä. Kuntoarvio on pääosin aistinvarainen tarkastus, jonka avulla voidaan tunnistaa näkyviä vaurioita ja arvioida tarkempien tutkimusten tarvetta.
Varsinainen julkisivun kuntotutkimus on tätä huomattavasti perusteellisempi.
Kuntotutkimuksessa rakenteita tarkastellaan lähietäisyydeltä, niitä voidaan avata ja niistä otetaan tarvittaessa materiaali- ja poranäytteitä laboratoriotutkimuksia varten. Tutkimuksilla pyritään selvittämään myös sellaisia vaurioita ja ominaisuuksia, joita ei voida havaita rakenteen pinnalta.
Ero on merkittävä etenkin betonirakenteissa. Ulkoisesti hyväkuntoisenkin betonipinnan alla voi olla käynnissä esimerkiksi raudoitteiden korroosiota tai pakkasrapautumista, joka tulee silmämääräisesti näkyviin vasta myöhemmässä vaiheessa.
Kuntoarvio kertoo, miltä rakenne näyttää. Kuntotutkimuksella selvitetään, missä kunnossa rakenne todellisuudessa on.
Betonijulkisivujen ja parvekkeiden tyypilliset vauriot
Betonijulkisivujen ja -parvekkeiden vaurioitumiseen vaikuttavat sekä rakenteiden alkuperäiset materiaaliominaisuudet että niihin vuosien aikana kohdistuneet rasitukset.
Tyypillisiä betonirakenteissa tutkittavia vaurioitumisilmiöitä ovat:
Raudoitteiden korroosio
Betonin sisällä oleva raudoitus on normaalisti hyvin suojassa korroosiolta. Betonin karbonatisoitumisen edetessä tämä suoja kuitenkin heikkenee.
Mikäli karbonatisoituminen saavuttaa raudoituksen ja rakenteessa on riittävästi kosteutta, raudoitus voi alkaa ruostua. Korroosion edetessä teräs laajenee ja voi aiheuttaa betonipinnan halkeilua ja lopulta betonikappaleiden irtoamista.
Tutkimuksessa voidaan selvittää esimerkiksi betonin karbonatisoitumissyvyys sekä raudoitteiden sijainti ja betonipeitteen paksuus.
Betonin pakkasrapautuminen
Betonin pakkasrapautuminen syntyy kosteuden ja toistuvien jäätymis- ja sulamisjaksojen seurauksena. Vaurioituminen voi edetä betonin sisällä pitkälle ennen kuin se näkyy selvästi rakenteen pinnalla.
Pakkasrapautumisen olemassaoloa ja laajuutta voidaan arvioida esimerkiksi betonista otettavien näytteiden laboratorioanalyyseillä.
Halkeamat ja kosteusrasitus
Halkeamat eivät aina tarkoita vakavaa rakennevauriota, mutta niiden kautta rakenteeseen pääsevä kosteus voi nopeuttaa muita vauriomekanismeja.
Tutkimuksessa arvioidaan halkeamien lisäksi niiden syitä sekä esimerkiksi parvekkeiden vedenpoiston, pellitysten, saumojen ja muiden liittymärakenteiden toimivuutta.
Kiinnitykset ja rakenteellinen turvallisuus
Julkisivuelementtien, parvekkeiden ja muiden rakenneosien turvallisuus riippuu myös niiden kiinnityksistä ja kannatuksista.
Tarvittaessa rakenteita avataan kiinnitysten toteutustavan ja kunnon selvittämiseksi. Erityisesti vanhemmissa rakenteissa alkuperäiset suunnitelmat eivät aina vastaa toteutusta tai suunnitelmia ei ole enää käytettävissä.
Parvekkeiden kuntotutkimus
Parvekkeet ovat usein julkisivujen voimakkaimmin säärasitettuja rakenneosia. Erityisesti parvekelaatat altistuvat kosteudelle ja pakkasrasitukselle, minkä lisäksi kaiteiden, pieliseinien, vedenpoiston ja rakenteellisten kiinnitysten kunto vaikuttaa kokonaisuuden turvallisuuteen ja käyttöikään.
Parvekkeiden kuntotutkimuksessa voidaan tarkastella esimerkiksi:
parvekelaattojen ja pieliseinien betonin kuntoa
raudoitteiden korroosiota
betonin pakkasrapautumista
halkeamia
parvekelaattojen kallistuksia ja vedenpoistoa
vedeneristyksiä ja pinnoitteita
kaiderakenteiden kuntoa ja kiinnityksiä
parvekkeiden kannatuksia ja muita rakenteellisia liitoksia.
Tarvittaessa parvekkeiden tutkimusta voidaan täydentää rakenteellisella tarkastelulla ja lujuuslaskennalla esimerkiksi kaiteiden, kannatusten tai muiden turvallisuuden kannalta olennaisten rakenneosien osalta.
Rapattujen ja muurattujen julkisivujen kuntotutkimus
Kaikki julkisivut eivät ole betonirakenteisia. Kuntotutkimus voidaan tehdä myös esimerkiksi tiili-, rappaus- ja eristerappausjulkisivuille.
Rapatuissa julkisivuissa tarkastellaan muun muassa:
rappauksen halkeilua
rappauksen tartuntaa ja mahdollista irtoamista
alusrakenteen kuntoa
kosteuden pääsyä rakenteeseen
pellityksiä, saumoja ja liittymärakenteita
mahdollisia pakkasvaurioita
eristerappausjärjestelmän rakennetta ja toimivuutta.
Muuratuissa julkisivuissa tutkimus voi kohdistua esimerkiksi tiilien ja laastien kuntoon, halkeamiin, muuraussiteisiin, tuuletukseen sekä rakenteen kosteustekniseen toimivuuteen.
Erityisesti rapatuissa ja muuratuissa julkisivuissa on tärkeää tunnistaa rakenteen toteutustapa ennen tutkimuksen suunnittelua, sillä eri aikakausien julkisivuratkaisut poikkeavat merkittävästi toisistaan.
Miten julkisivujen kuntotutkimus tehdään?
Laadukas kuntotutkimus muodostuu useasta toisiaan täydentävästä vaiheesta. Yksittäinen mittaus tai materiaalinäyte ei yleensä riitä kuvaamaan koko julkisivun tai parvekkeiden kuntoa.
Tyypillinen tutkimus etenee seuraavasti:
1. Lähtötietojen selvittäminen
Ennen kenttätutkimuksia käydään läpi käytettävissä olevat:
julkisivu- ja rakennepiirustukset
rakennetyypit
aiemmat tutkimukset
korjaushistoria
tiedossa olevat vauriot.
Lähtötietojen perusteella laaditaan kohdekohtainen tutkimussuunnitelma.
2. Julkisivujen ja parvekkeiden lähitarkastus

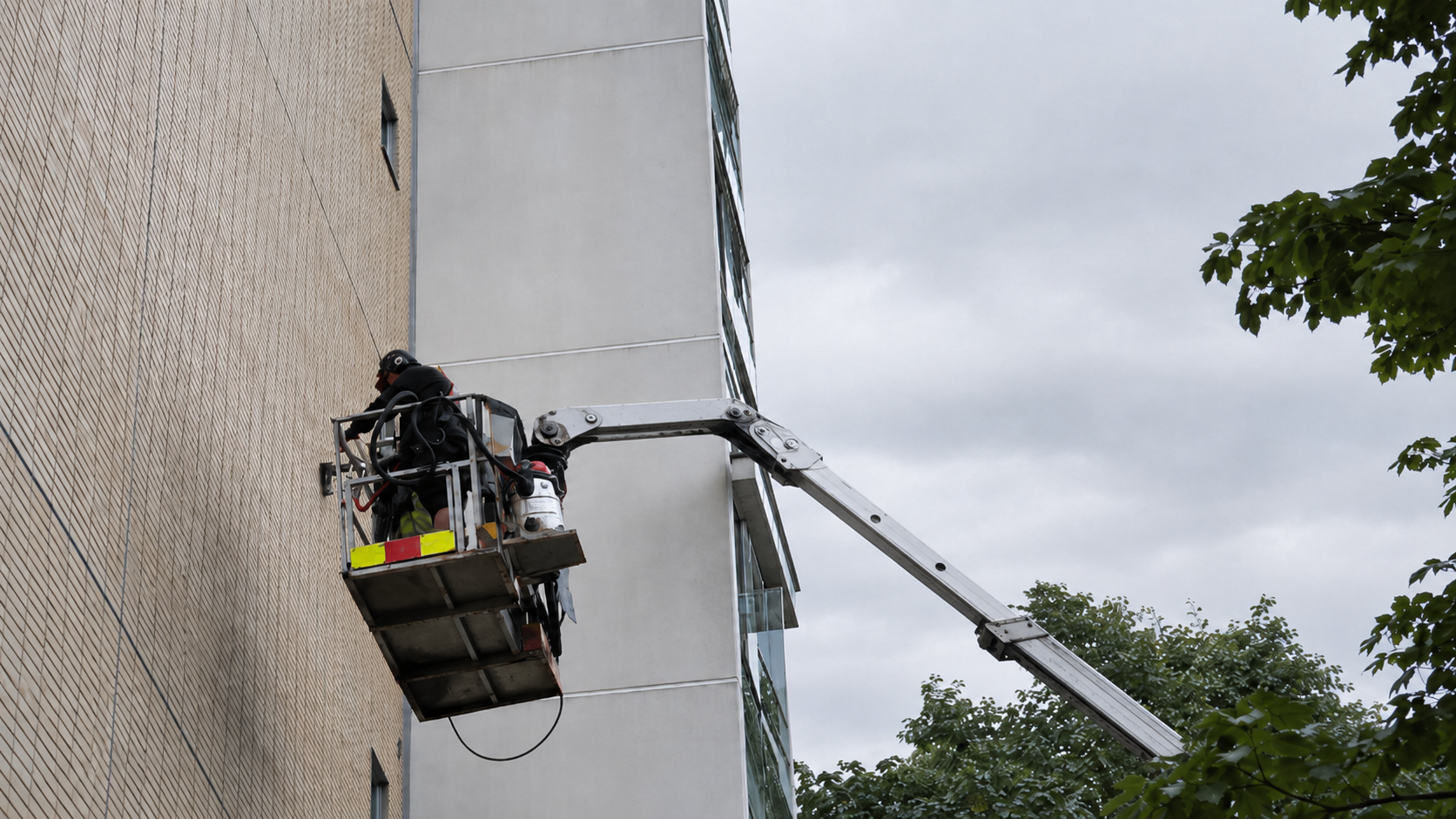

Rakenteet tarkastetaan riittävässä laajuudessa lähietäisyydeltä, tyypillisesti henkilönostinta hyödyntäen.
Tarkastuksessa kartoitetaan esimerkiksi halkeamia, pinnoitteiden vaurioita, korroosiovaurioita, rapautumista, saumojen kuntoa sekä liittymärakenteiden toimivuutta.
Rakenteita voidaan lisäksi koputella esimerkiksi irtonaisten tai rapautuneiden alueiden tunnistamiseksi.
3. Kenttämittaukset ja rakenneavaukset
Kohteessa voidaan tehdä esimerkiksi:
raudoitteiden paikannuksia ja betonipeitemittauksia
karbonatisoitumissyvyyden määrityksiä
rappauksen tartunnan arviointia
rakenneavauksia
kiinnitysten ja kannatusten tarkastuksia
kosteus- ja muita rakennetyyppikohtaisia mittauksia.
4. Materiaalinäytteet ja laboratoriotutkimukset
Betonirakenteista otetaan usein poranäytteitä, joiden avulla voidaan selvittää sellaisia ominaisuuksia, joita rakenteesta ei pystytä luotettavasti arvioimaan silmämääräisesti.
Laboratoriotutkimuksiin voivat kuulua esimerkiksi:
betonin mikrorakennetutkimus eli ohuthietutkimus
vetolujuuden määritys
kloridipitoisuuden määritys
muut materiaalien kuntoa ja vaurioitumista selvittävät tutkimukset.
Tutkimusmenetelmät ja näytemäärät valitaan aina kohteen mukaan.
5. Tulosten analysointi ja korjaustarpeen arviointi
Kuntotutkimuksen tärkein vaihe ei lopulta ole näytteiden ottaminen tai mittaaminen, vaan kaikkien havaintojen yhdistäminen kokonaisuudeksi.
Raportissa arvioidaan:
missä kunnossa rakenteet ovat
mitä vaurioitumismekanismeja niissä esiintyy
kuinka laajoja vauriot ovat
miten nopeasti niiden arvioidaan etenevän
millaisia korjauksia tarvitaan
missä aikataulussa toimenpiteet tulisi toteuttaa.
Miksi kuntotutkimus kannattaa tehdä ennen julkisivukorjausta?
Julkisivu- ja parvekekorjaukset ovat taloyhtiölle merkittäviä investointeja. Korjausmenetelmän valinta ilman riittäviä tutkimustietoja voi johtaa joko liian kevyeen tai tarpeettoman raskaaseen korjaukseen.
Liian kevyt korjaus voi jättää varsinaisen vaurion tai sen syyn rakenteeseen, jolloin ongelmat uusiutuvat ja korjauksia tarvitaan uudelleen jo lyhyen ajan kuluttua.
Toisaalta rakenteita ei ole järkevää uusia kokonaan, jos niiden kunto mahdollistaisi huomattavasti kevyemmän ja kustannustehokkaamman korjauksen.
Hyvin toteutetun kuntotutkimuksen tavoitteena on löytää rakenteen todelliseen kuntoon nähden oikea korjaustaso.
Samalla tutkimus antaa korjaussuunnittelijalle tarvittavat lähtötiedot ja vähentää sekä suunnitteluun että itse korjaustyöhön liittyviä epävarmuuksia.
Milloin julkisivujen kuntotutkimus kannattaa tehdä?
Kuntotutkimusta ei kannata siirtää siihen asti, että julkisivussa on jo laajasti näkyviä vaurioita.
Tutkimus on ajankohtainen esimerkiksi silloin, kun:
julkisivussa tai parvekkeissa havaitaan halkeamia, rapautumista tai muita vaurioita
betonipintoja tai rappausta irtoaa
raudoitteiden korroosiovaurioita alkaa esiintyä
parvekkeilla havaitaan kosteus- tai vedenpoisto-ongelmia
aiemmasta kuntotutkimuksesta on kulunut pitkä aika
julkisivujen tai parvekkeiden korjaamista suunnitellaan lähivuosille
kuntoarviossa on suositeltu tarkempia tutkimuksia
rakennuksen rakenteiden turvallisuudesta on epävarmuutta.
Kuntotutkimuksen tekeminen riittävän aikaisin voi mahdollistaa rakenteiden käyttöikää pidentäviä kevyempiä huolto- ja korjaustoimenpiteitä ennen vaurioiden etenemistä.
Tutkimuksen laajuus ratkaisee tulosten luotettavuuden
Julkisivujen kuntotutkimuksessa tutkimusmäärä ei ole itseisarvo. Olennaista on, että tutkimukset kohdistetaan oikein ja että kaikki rakennuksen erilaiset julkisivu- ja parvekerakenteet tulevat riittävästi huomioiduiksi.
Esimerkiksi yhden betoninäytteen perusteella ei voida tehdä luotettavia johtopäätöksiä kokonaisen kerrostalon julkisivujen kunnosta.
Tutkimuksen suunnittelussa on huomioitava muun muassa:
erilaiset rakennetyypit
eri ilmansuunnat ja niiden erilainen säärasitus
parvekkeiden erilaiset rakenneosat
aiemmat korjaukset
näkyvien vaurioiden sijainti
mahdolliset alkuperäisten materiaalien ja toteutuksen vaihtelut.
Betonijulkisivujen ja -parvekkeiden tutkimuksissa keskeisenä suomalaisena ohjeena käytetään Suomen Betoniyhdistyksen by 42 Betonijulkisivun kuntotutkimus -ohjetta. Muurattujen ja rapattujen julkisivujen tutkimuksia käsitellään vastaavasti by 75 Muurattujen ja rapattujen julkisivujen kuntotutkimus -ohjeessa.
Kuntotutkijan osaamisella on suuri merkitys
Tutkimustulosten luotettavuuteen vaikuttavat tutkimuslaajuuden lisäksi kuntotutkijan osaaminen ja kokemus.
Kuntotutkijan tulee tuntea:
eri aikakausien julkisivu- ja parvekerakenteet
materiaalien tyypilliset vauriomekanismit
kenttä- ja laboratoriotutkimusmenetelmät
rakenteellinen ja kosteustekninen toiminta
korjausmenetelmät ja niiden soveltuvuus erilaisiin vauriotilanteisiin.
Tämä korostuu erityisesti tutkimussuunnitelman laadinnassa ja tutkimuspisteiden valinnassa. Riittämätön tai väärin kohdistettu tutkimus voi antaa rakenteiden kunnosta virheellisen kokonaiskuvan.
Kuntotutkimusta tilattaessa onkin hyvä kiinnittää hinnan lisäksi huomiota tutkimuksen sisältöön, tutkimuslaajuuteen, tekijöiden pätevyyksiin ja kokemukseen sekä lopputuloksena toimitettavan raportin sisältöön.
Laadukas kuntotutkimus on korjaushankkeen tärkein lähtötieto
Julkisivujen ja parvekkeiden kuntotutkimuksen tavoitteena on antaa kiinteistön omistajalle mahdollisimman luotettava tieto rakenteiden todellisesta kunnosta ja tulevista korjaustarpeista.
Hyvin toteutetun kuntotutkimuksen perusteella voidaan suunnitella:
mitä rakenteita on tarpeen korjata
kuinka laajasti korjauksia tarvitaan
millä menetelmillä korjaukset kannattaa toteuttaa
missä aikataulussa korjauksiin tulee varautua.
Mitä paremmin rakenteiden kunto tunnetaan ennen korjaushanketta, sitä paremmin myös hankkeen laajuutta, kustannuksia ja riskejä voidaan hallita.
Kuntotutkimuksen tarkoituksena ei ole löytää mahdollisimman paljon korjattavaa, vaan selvittää, mitä todella tarvitsee korjata – ja mitä ei.
Julkisivujen ja parvekkeiden kuntotutkimukset Waativalta
Insinööritoimisto Waativa toteuttaa julkisivujen, parvekkeiden ja muiden betonirakenteiden kuntotutkimuksia taloyhtiöille ja muille kiinteistönomistajille.
Tutkimukset suunnitellaan kohdekohtaisesti rakennetyyppien, rakennuksen iän, lähtötietojen ja tutkimuksen tavoitteiden perusteella. Tarvittaessa tutkimuksia täydennetään rakenneavauksilla, materiaalinäytteillä, laboratoriotutkimuksilla sekä rakenteellisilla tarkasteluilla ja lujuuslaskennalla.
Tavoitteena on tuottaa tilaajalle selkeä kokonaiskuva rakenteiden kunnosta sekä käytännössä hyödynnettävät toimenpide-ehdotukset tulevien korjausten ja kiinteistön pitkäjänteisen ylläpidon suunnitteluun.
Usein kysytyt kysymykset
Mitä eroa on julkisivun kuntoarviolla ja kuntotutkimuksella?
Kuntoarvio perustuu pääosin aistinvaraisiin havaintoihin ja antaa yleiskuvan julkisivun näkyvästä kunnosta. Kuntotutkimuksessa rakenteita tutkitaan tarkemmin esimerkiksi lähitarkastuksilla, mittauksilla, rakenneavauksilla ja materiaalinäytteillä. Kuntotutkimuksella voidaan siten selvittää myös piileviä vaurioita ja niiden syitä.
Milloin julkisivun kuntotutkimus kannattaa tehdä?
Kuntotutkimus kannattaa tehdä ennen kuin vauriot ovat edenneet pitkälle. Tutkimus on erityisen ajankohtainen, jos julkisivuissa tai parvekkeissa havaitaan vaurioita tai niiden korjaamista suunnitellaan lähivuosille.
Voidaanko julkisivut ja parvekkeet tutkia samalla kertaa?
Kyllä. Betonirakenteiset julkisivut ja parvekkeet kannattaa yleensä tutkia yhtenä kokonaisuutena, jolloin niiden vaurioitumista, keskinäisiä liittymiä ja korjaustarpeita voidaan arvioida samanaikaisesti.
Tarvitaanko kuntotutkimuksessa aina poranäytteitä?
Tutkimusmenetelmät valitaan kohteen rakenteiden ja tutkimuksen tavoitteiden perusteella. Betonirakenteiden todellisen kunnon selvittäminen edellyttää kuitenkin yleensä myös rakenteesta otettavia näytteitä ja laboratoriotutkimuksia.
Mitä julkisivujen kuntotutkimus maksaa?
Kuntotutkimuksen kustannus riippuu muun muassa rakennuksen koosta, julkisivumateriaaleista, parvekkeiden määrästä, tarvittavista tutkimusmenetelmistä ja materiaalinäytteiden määrästä. Luotettava tarjous edellyttääkin, että tutkimuksen sisältö ja laajuus määritetään kohteen mukaan.
